サイクロイドギアの表面仕上げ要件は何ですか?

業界に深く根付いたサイクロイド ギアのサプライヤーとして、私はサイクロイド ギアの性能と信頼性において表面仕上げが重要な役割を果たしているのを目の当たりにしてきました。このブログでは、サイクロイド ギアの表面仕上げ要件とは何か、それが非常に重要である理由、およびこれらの重要なコンポーネントの全体的な機能にどのような影響を与えるかについて詳しく説明します。

サイクロイド歯車を理解する

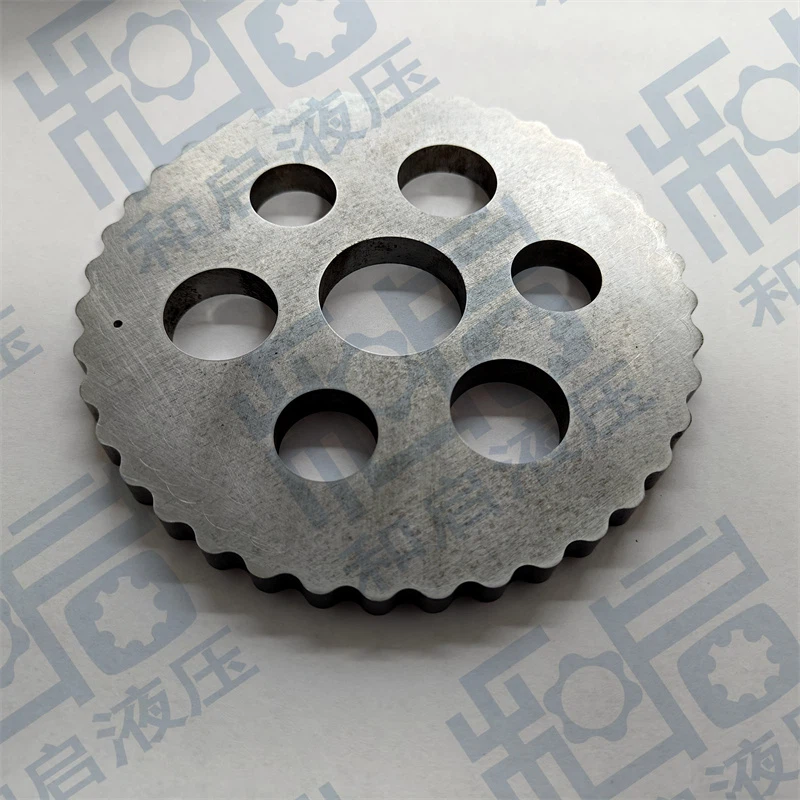

表面仕上げの要件に入る前に、サイクロイドギアとは何かを簡単に理解しましょう。サイクロイド歯車は、特に精密機械やロボット工学など、さまざまな用途に使用される歯車機構の一種です。高トルク伝達、コンパクト設計、優れた効率を実現します。サイクロイドギアはサイクロイド曲線に基づいた独自の形状により、スムーズで正確な運動伝達を可能にします。についてさらに詳しく知ることができますサイクロイドギア当社のウェブサイトで。

サイクロイド歯車における表面仕上げの重要性

サイクロイド ギアの表面仕上げは、単なる美しさの問題ではありません。それはパフォーマンス、耐久性、効率に大きな影響を与えます。適切な表面仕上げが重要である主な理由は次のとおりです。

1. 摩擦と摩耗の低減

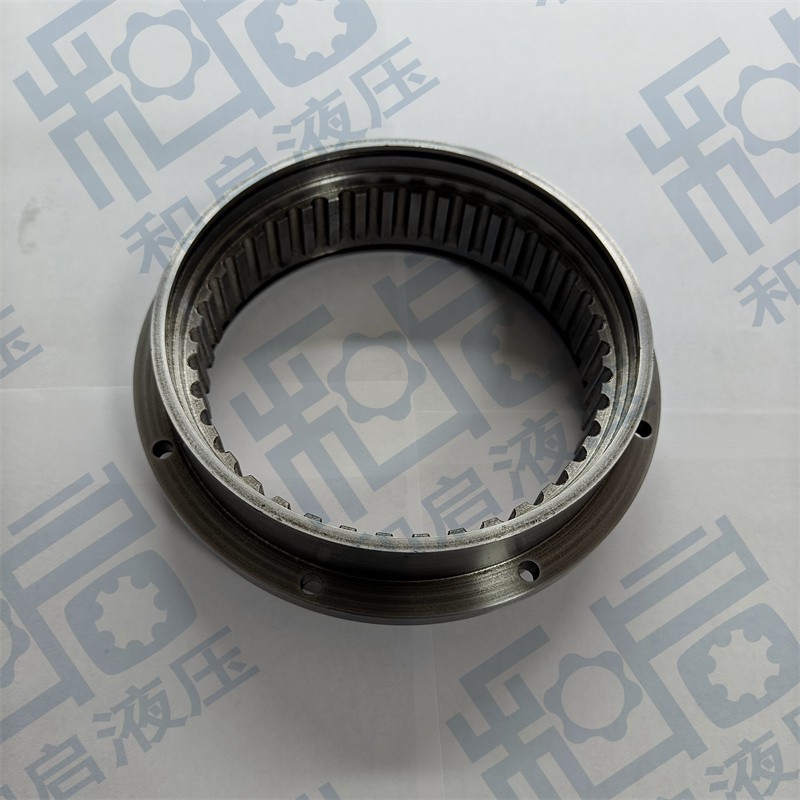

滑らかな表面仕上げにより、サイクロイドギアとその相手コンポーネントの間の摩擦が軽減されます。針歯シェル。これにより、ギアの磨耗が最小限に抑えられ、ギアの耐用年数が長くなります。たとえば、高速アプリケーションでは、過剰な摩擦により熱が発生し、ギアの早期故障につながる可能性があります。きれいに仕上げられた表面は、より効果的に熱を放散し、ギア素材の完全性を維持するのに役立ちます。

2. 負荷分散の改善

サイクロイドギアは重い負荷の下で動作することがよくあります。適切な表面仕上げにより、ギアの歯全体に均一な負荷が分散されます。表面が粗い場合、接触応力が特定の領域に集中し、ピッチング、クラック、そして最終的にはギアの故障が発生する可能性があります。一貫した表面仕上げを実現することで、負荷がより均等に分散され、高応力条件に耐えるギアの能力が強化されます。

3. 騒音・振動の低減

滑らかなギア表面により、より静かな動作が得られます。表面が粗いと、ギアが噛み合うときに振動や騒音が発生する可能性があります。医療機器や事務機器など、ノイズが懸念される用途では、必要なノイズ基準を満たすために高品質の表面仕上げが不可欠です。

サイクロイド歯車の表面仕上げ要件

表面粗さ

表面粗さは、サイクロイド ギアの表面仕上げを定義するために使用される主要なパラメータの 1 つです。通常、マイクロメートル (μm) 単位で測定されます。ほとんどのサイクロイド ギアの用途では、0.2 ～ 0.8 μm の範囲の表面粗さ (Ra) が必要です。このレベルの滑らかさにより、摩擦の低減、負荷分散、騒音制御の面で最適なパフォーマンスが保証されます。

ただし、特定の表面粗さの要件は用途に応じて異なる場合があります。たとえば、高精度のロボット工学や航空宇宙用途では、厳しい性能と信頼性の基準を満たすために、0.1 ～ 0.2 μm などのさらに低い Ra 値が必要な場合があります。

表面の質感

表面の質感とは、表面の凹凸のパターンを指します。サイクロイドギアでは、細かく均一なテクスチャが好まれます。ランダムまたは不均一なテクスチャは、不均一な摩耗やパフォーマンスの低下につながる可能性があります。望ましい質感の表面を作り出すには、製造プロセスを注意深く制御する必要があります。たとえば、研削やホーニングなどのプロセスを使用して、ギアの表面に細かく規則的なテクスチャーを作成できます。

硬度と表面の完全性

表面の粗さと質感に加えて、サイクロイドギアの硬度と表面の完全性も重要です。表面は摩耗や変形に耐えられる十分な硬度を持っている必要があります。熱処理プロセスを使用して、ギア表面の硬度を高めることができます。同時に、表面には、ギアの性能や耐久性を損なう可能性のある亀裂、気孔、残留応力などの欠陥があってはなりません。

適切な表面仕上げを実現する製造プロセス

サイクロイド ギアの表面仕上げ要件を満たすために、いくつかの製造プロセスが一般的に使用されます。

研削

研削は、サイクロイド ギアの高品質な表面仕上げを実現するために広く使用されているプロセスです。これには、研磨ホイールを使用して歯車の表面から材料を除去することが含まれます。研削により、表面粗さが低く、非常に滑らかな表面が得られます。砥石車、研削パラメータ、クーラントの選択はすべて、望ましい表面仕上げを達成する上で重要な役割を果たします。

ホーニング

ホーニングは、表面品質をさらに向上させるために研削後によく使用される仕上げプロセスです。砥石を備えたホーニングツールを使用して、ギアの表面から少量の材料を除去します。ホーニングを行うと、表面の小さな欠陥が修正され、表面の質感が改善され、より均一で滑らかな表面が得られます。

ラッピング

ラッピングは、ラッピング定盤と研磨剤スラリーを使用して極めて滑らかな表面を実現する精密仕上げプロセスです。通常、表面仕上げの要件が非常に厳しい高精度サイクロイド ギアに使用されます。ラッピング加工により、0.01～0.05μmの表面粗さを実現できます。

表面仕上げの品質管理

サイクロイド ギアが必要な表面仕上げ基準を確実に満たすようにするには、包括的な品質管理プロセスが必要です。これには以下が含まれます:

表面粗さ測定

歯車の表面粗さの測定には、形状測定器などの表面粗さ測定ツールが使用されます。一貫性を確保するために、ギア表面の複数の点で測定を行う必要があります。

目視検査

目視検査も品質管理の重要な部分です。検査員は、亀裂、傷、不均一な摩耗など、ギアの表面に目に見える欠陥がないかどうかを調べます。

寸法検査

歯車が設計仕様を満たしていることを確認するには、表面仕上げに加えて、寸法検査も重要です。これには、歯車の歯形、ピッチ、その他の幾何学的パラメータのチェックが含まれます。

結論

サイクロイド ギアの表面仕上げ要件は、その性能、耐久性、効率に直接影響を与える重要な要素です。表面仕上げの重要性とその要件、そしてそれを実現するための製造プロセスを理解することで、お客様の多様なニーズに応える高品質なサイクロイドギヤを生産することができます。

サイクロイド ギアの市場に参入しており、表面仕上げやその他の品質要件を満たす信頼できるサプライヤーをお探しの場合は、ぜひご連絡をお待ちしております。標準のサイクロイド ギアが必要な場合でも、カスタマイズされたソリューションが必要な場合でも、当社の専門家チームがいつでもお手伝いいたします。サイクロイドギアのニーズについて今すぐお問い合わせください。

参考文献

• 『ギア デザイン ハンドブック』第 2 版、ダール W. ダドリー編集
• 『機械工学設計』、第 8 版、ジョセフ E. シグレー、チャールズ R. ミシュケ、リチャード G. バディナス著
• サイクロイドギア製造の業界標準とベストプラクティス
