油圧ドライブシャフトシステムにおける熱交換器の役割は何ですか?

油圧システムの分野では、油圧ドライブ シャフトは重要なコンポーネントとして機能し、トルクと回転力を伝達する能力により、さまざまな産業、自動車、船舶の用途に動力を供給します。油圧ドライブシャフトシステムの大手サプライヤーとして、当社はシステムの性能、効率、信頼性の最適化の追求に常に取り組んでいます。これらの目標を達成する上で重要な役割を果たす重要な要素の 1 つは熱交換器です。

油圧ドライブシャフトシステムを理解する

熱交換器の役割を詳しく説明する前に、油圧ドライブ シャフト システムの基本動作を理解することが重要です。その中核となるのは、油圧ドライブ シャフト システムであり、油圧エネルギーを機械エネルギーに変換します。これは、作動油を加圧する油圧ポンプで構成されています。加圧流体のエネルギーを回転運動に変換する油圧モーター。そして流体の流れを制御する一連のバルブとパイプ。次に、ドライブ シャフトはこの回転運動をコンベヤ ベルト、車両の車輪、船舶用プロペラなどの目的の用途に伝達します。

動作中、作動油は 2 つの役割を果たします。エネルギー伝達の媒体として機能するだけでなく、システム内の可動部品を潤滑し、摩擦と摩耗を軽減します。ただし、システムを継続的に動作させると、流体の摩擦、ポンプやモーターの機械的損失、作動油の圧縮などのさまざまな要因により熱が発生します。

油圧ドライブシャフトシステムにおける熱の発生

油圧ドライブシャフトシステムにおける発熱は、その動作の必然的な結果です。油圧ポンプが流体を加圧すると、流体に作用し、内部エネルギーと温度が上昇します。同様に、油圧モーターは流体のエネルギーを回転運動に変換する際に機械的損失を被り、これも発熱の一因となります。さらに、パイプやバルブを通る作動油の流れによって摩擦が生じ、熱負荷がさらに増大します。

チェックしないままにしておくと、過剰な熱が油圧ドライブ シャフト システムの性能と寿命に悪影響を与える可能性があります。温度が上昇すると、作動油が分解して潤滑特性が低下し、コンポーネントが摩耗するリスクが増加する可能性があります。また、システムのコンポーネントの熱膨張につながり、位置ずれや漏れが発生する可能性があります。さらに、高温により作動油の酸化が促進され、スラッジやワニスが形成され、システムのバルブやフィルターが詰まる可能性があります。

熱交換器の役割

ここで熱交換器が登場します。熱交換器は、通常、高温の油圧作動油と空気や水などの冷たい媒体の間で、ある流体から別の流体に熱を伝達する装置です。油圧ドライブ シャフト システムにおける主な役割は、作動油の温度を最適な範囲内に維持し、システムの信頼性と効率的な動作を確保することです。

温度調節

熱交換器の最も重要な機能の 1 つは、作動油の温度を調整することです。流体から過剰な熱を除去することにより、流体の過熱を防ぎ、粘度を推奨範囲内に維持します。油圧作動油の粘度はその潤滑特性やポンプとモーターの効率に影響を与えるため、これは非常に重要です。流体が熱くなりすぎると粘度が低下し、漏れが増加して効率が低下します。一方、流体が冷たすぎると粘度が上昇し、ポンプによる流体の循環がより困難になり、システムのエネルギー消費量が増加します。

コンポーネントの損傷を防ぐ

熱交換器は、温度調節に加えて、システムのコンポーネントへの損傷の防止にも役立ちます。作動油の温度を安全な範囲内に保つことで、システム内での位置ずれや漏れの原因となる熱膨張と収縮のリスクが軽減されます。また、ポンプ、モーター、その他のコンポーネントに損傷を与える可能性のある研磨粒子やスラッジの形成につながる油圧作動油の分解を防ぐのにも役立ちます。

システム効率の向上

熱交換器を使用すると、油圧ドライブ シャフト システムの全体的な効率も向上します。作動油の最適な温度を維持することにより、作動油の粘度の増加に対処するためにポンプとモーターがそれほど懸命に働く必要がなくなるため、ポンプとモーターのエネルギー消費が削減されます。さらに、コンポーネントの損傷や摩耗を防ぐことで、メンテナンスや修理の必要性が減り、長期的にはコスト削減にも貢献します。

油圧ドライブシャフトシステムで使用される熱交換器の種類

油圧ドライブシャフトシステムで一般的に使用される熱交換器にはいくつかのタイプがあり、それぞれに独自の長所と短所があります。

空冷式熱交換器

空冷式熱交換器は、周囲の空気を使用して作動油を冷却します。これらは、高温の作動油が流れる一連のフィンとチューブ、および熱を除去するためにフィンに空気を吹き付けるファンで構成されています。空冷熱交換器は比較的簡単で安価に設置でき、別の給水も必要ありません。ただし、特に高温多湿の環境では水冷熱交換器よりも効率が低く、ファンの動作により騒音が発生する可能性があります。

水冷熱交換器

水冷熱交換器は水を使用して作動油を冷却します。これらは、高温の作動油が流れる一連のチューブと、チューブを取り囲んで冷水を循環させて熱を除去するウォーター ジャケットで構成されています。水冷熱交換器は、特に高温用途において空冷熱交換器よりも効率が高く、動作音も静かです。ただし、別の給水が必要であり、場所によっては欠点になる可能性があり、設置と保守がより複雑で高価になります。

プレート式熱交換器

プレート熱交換器は、一連の薄いプレートを使用して高温の作動油を冷たい水から分離する水冷式熱交換器の一種です。プレートは一緒に積み重ねられ、密閉されて、流体が流れる一連のチャネルを形成します。プレート熱交換器はコンパクトで効率的で、比較的小さなスペースで高い熱伝達率を実現できます。ただし、他のタイプの熱交換器よりも高価であり、清掃やメンテナンスが難しい場合があります。

適切な熱交換器を選択することの重要性

最適な性能と信頼性を確保するには、油圧ドライブ シャフト システムに適切な熱交換器を選択することが重要です。熱交換器を選択する際には、システムの熱負荷、動作温度範囲、利用可能な冷却媒体 (空気または水)、設置スペースの制約など、いくつかの要素を考慮する必要があります。

油圧ドライブシャフトのサプライヤーとして、当社はお客様の用途に適した熱交換器を選択し推奨する豊富な経験を持っています。当社はお客様と緊密に連携して、お客様の特定の要件を理解し、ニーズと予算を満たすカスタマイズされたソリューションを提供します。

関連する油圧コンポーネント

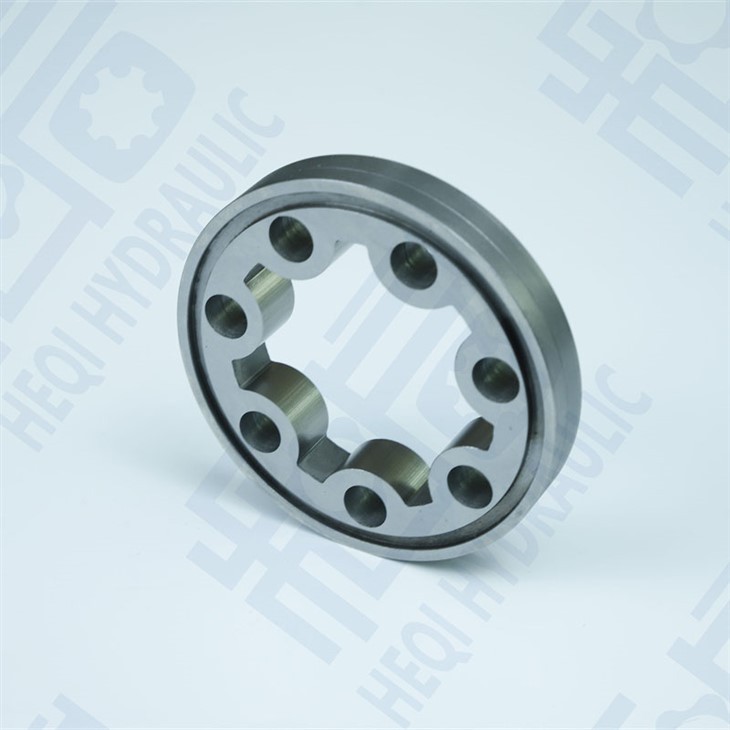

熱交換器に加えて、当社はその他の油圧コンポーネントも幅広く提供しています。安全弁コア、油圧モーター出力軸、 そして油圧モーターのステーターとローター。これらのコンポーネントは、油圧ドライブ シャフト システムの適切な動作に不可欠であり、高性能、信頼性、耐久性を提供するように設計されています。

油圧のニーズについてはお問い合わせください

油圧ドライブ シャフト システムおよび関連コンポーネントの信頼できるサプライヤーをお探しの場合は、もう探す必要はありません。当社には、お客様の油圧アプリケーションに最適なソリューションを提供するための専門知識、経験、リソースがあります。作動油の温度を維持するために熱交換器が必要な場合でも、システムのパフォーマンスを最適化するために他のコンポーネントが必要な場合でも、当社がお手伝いします。

お客様の要件について話し合い、油圧ドライブ シャフト システムの見積もりを取得するには、今すぐお問い合わせください。当社の専門家チームは、お客様を支援し、プロジェクトの成功を確実にするために必要なサポートを提供する準備ができています。

参考文献

1. DW グリーン、RH ペリー (2007)。ペリーの化学工学者ハンドブック。マグロウヒル。
2. 油圧研究所。 （2012年）。ポンプに関する油圧協会の規格。
3. ラッドマン、J. (2011)。油圧システム: 設計と応用。産業用プレス。
