油圧駆動モーターシステムにおけるクーラーの役割は何ですか?

油圧駆動モーター システムの分野では、クーラーは極​​めて重要な役割を果たしますが、過小評価されがちです。信頼できる油圧駆動モーターのサプライヤーとして、私はクーラーがこれらのシステムの性能、寿命、全体的な効率にどのように大きな影響を与えるかを直接目撃してきました。

油圧駆動モーターシステムの発熱

クーラーの役割を詳しく説明する前に、油圧駆動モーター システムで熱が発生する理由を理解することが重要です。油圧システムは、機械エネルギーを油圧エネルギーに、またはその逆に変換する原理に基づいて動作します。作動油がシステム内をポンプで送られるとき、さまざまなエネルギー損失源が発生します。これらの損失は熱として現れます。

発熱の主な発生源の 1 つは摩擦です。作動油がパイプ、バルブ、その他のコンポーネントの中を流れるとき、作動油は内面と擦れて摩擦力が生じます。これらの力は、流体の運動エネルギーの一部を熱に変換します。また、油圧駆動モーター自体が動作すると発熱します。モーター内のギアやピストンなどの機械部品は相互に動き、摩擦と熱の発生を引き起こします。

もう 1 つの重要な要因は、油圧ポンプの非効率です。効率が 100% のポンプはありません。入力電力の一部は、ポンピングプロセス中に熱として失われます。この熱は作動油に伝達され、システム全体を循環します。

過度の熱による悪影響

油圧駆動モーター システムの過剰な熱は、いくつかの悪影響をもたらす可能性があります。何よりもまず、油圧作動油が劣化する可能性があります。高温により液体が酸化し、ワニスやスラッジが形成される可能性があります。これらの汚染物質は、バルブ、フィルター、その他のコンポーネントの小さな通路を詰まらせる可能性があり、流量の低下やシステム性能の低下につながります。

さらに、作動油の粘度は温度に依存します。温度が上昇すると流体は薄くなり、潤滑特性が低下します。これにより、油圧駆動モーターやその他のコンポーネントの可動部品の磨耗が増加する可能性があります。適切な潤滑が行われていないと、システムの早期故障につながり、メンテナンスコストとダウンタイムが増加する可能性があります。

さらに、過剰な熱によりシステム内の金属コンポーネントが熱膨張する可能性があります。これにより、位置ずれ、漏れ、その他の機械的問題が発生する可能性があります。たとえば、油圧シリンダのシールが熱により膨張すると、シールが適切に嵌合できなくなり、流体漏れが発生する可能性があります。

クーラーの役割

油圧駆動モーター システムのクーラーは、最適な動作温度を維持するための重要なコンポーネントとして機能します。その主な機能は、作動油から過剰な熱を除去し、システムが安全で効率的な温度範囲内で動作するようにすることです。

油圧システムでは、空冷クーラーや水冷クーラーなど、さまざまなタイプのクーラーが使用されます。空冷クーラーは、ファンを使用して、作動油が流れる一連のフィンまたはチューブに空気を吹き付けます。流体からの熱は空気に伝達され、空気によって熱が運ばれます。これらのクーラーは比較的シンプルでコスト効果が高いため、多くの用途で人気があります。

一方、水冷クーラーは冷却媒体として水を使用します。作動油は熱交換器を通過し、そこで熱を水に伝達します。加熱された水は通常、ラジエーターまたは冷却塔を通って循環して熱を放散します。一般に、水冷クーラーは空冷クーラーよりも効率が高く、特に高温用途や周囲温度が高い環境では効果的です。

クーラーは作動油を適切な温度に保つことで、作動油の粘度と潤滑特性を維持します。これにより、システムコンポーネントの磨耗が軽減され、耐用年数が延びます。また、流体内の汚染物質の生成を防止し、システムがスムーズかつ効率的に動作することを保証します。

さらに、クーラーは油圧駆動モーター システムの全体的な性能を向上させることができます。システムがより低い温度で動作すると、油圧ポンプとモーターの効率が向上します。これは、より多くの入力電力が有用な仕事に変換され、その結果、システムのパフォーマンスが向上し、エネルギー消費が削減されることを意味します。

アプリケーションと考慮事項

冷却器の役割は、油圧駆動モーターシステムが重い負荷や連続運転にさらされる用途では特に重要です。たとえば、次のような建設機械では、トラックモーター掘削機油圧システムは、履帯、ブーム、その他のコンポーネントの動きに動力を供給するため、常にストレスにさらされています。効果的な冷却装置がないと、システムがすぐに過熱して、パフォーマンスが低下し、損傷が生じる可能性があります。

同様に、製造装置やマテリアルハンドリングシステムなどの産業機械では、油圧駆動モーターシステムが長時間稼働することがあります。クーラーはシステムの信頼性と効率を維持するために不可欠です。

油圧駆動モーター システム用のクーラーを選択する場合は、いくつかの要素を考慮する必要があります。システムの熱負荷は重要な要素です。これは、油圧ポンプとモーターの定格出力、動作条件、システムの効率によって異なります。周囲温度と利用可能な冷却媒体 (空気または水) も考慮する必要があります。

当社の油圧駆動モーター製品

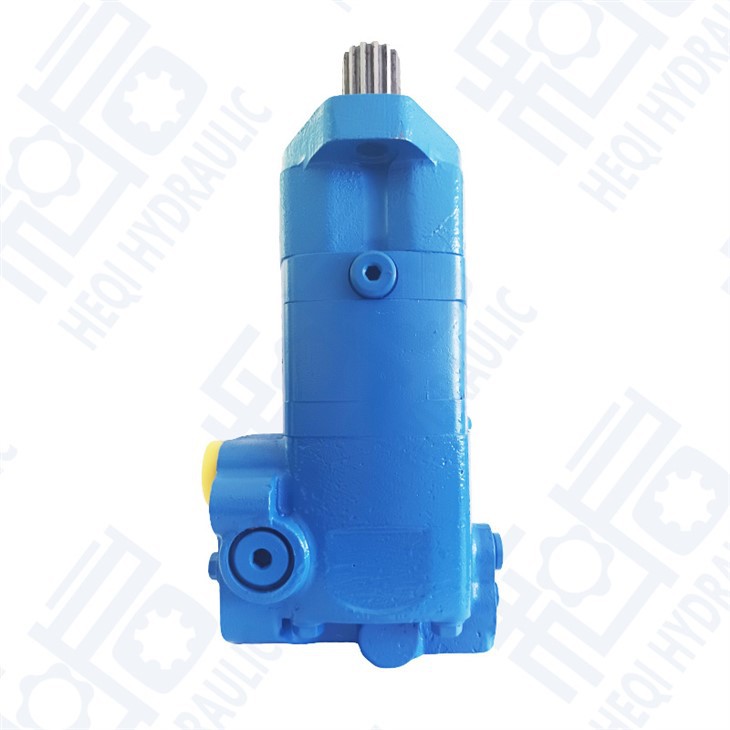

油圧駆動モーターのサプライヤーとして、当社は以下の高品質な製品を幅広く提供しています。HQX2 油圧トラベルモーターそしてイートン用オービットモーター。これらのモーターは、最適なパフォーマンスを確保するために、適切なクーラーと連携して動作するように設計されています。

当社の専門家チームは、お客様の特定の用途に適したクーラーの選択をお手伝いします。当社は、油圧駆動モーター システムの適切な温度を維持することの重要性を理解しており、お客様に最適なソリューションを提供することに尽力しています。

結論

結論として、冷却器は油圧駆動モーター システムにおいて重要な役割を果たします。動作中に発生する過剰な熱を除去し、システムコンポーネントへの損傷を防ぎ、最適なパフォーマンスを確保する役割を果たします。建設機械、産業機械、またはその他の用途で油圧駆動モーターを使用する場合、適切なサイズで機能するクーラーが不可欠です。

油圧駆動モーターをご検討中の場合、またはシステムに適したクーラーの選択についてサポートが必要な場合は、ぜひお問い合わせください。当社の専門家チームがお客様の要件について話し合い、最適なソリューションを提供する準備ができています。私たちは、お客様と協力し、油圧駆動モーター システムから最高レベルのパフォーマンスを達成できるよう支援する機会を楽しみにしています。

参考文献

• 「油圧システム: テクノロジーとメンテナンス」David Crolla 著
• 「流体力工学」トーマ著
• 油圧システムの性能と冷却技術に関する業界レポート。
